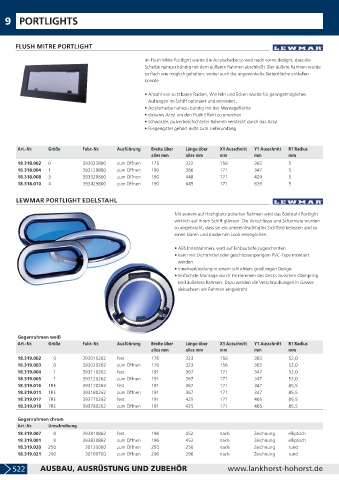

Page 524 - LankhorstHohorst Katalog 2019-2020

9 PORTLIGHTS

FLUSH MITRE PORTLIGHT

Im Flush Mitre Portlight wurde die Acrylscheibe so weit nach vorne designt, dass die
Scheibe nahezu bündig mit dem äußeren Rahmen abschließt. Der äußere Rahmen wurde
so flach wie möglich gehalten, wobei auch die angewinkelte Seitenfläche entfallen
konnte.

• Anzahl von sichtbaren Radien, Winkeln und Ecken wurde für geringstmögliches
Auftragen im Schiff optimiert und minimiert.
• Acrylscheibe nahezu bündig mit der Montagefläche
• dickeres Acryl um den Flush Effekt zu erreichen
• schwarzer, pulverbeschichteter Rahmen versteckt durch das Acryl
• Fliegengitter gehört nicht zum Lieferumfang

Art.-Nr. Größe Fabr.-Nr. Ausführung Breite über Länge über X1 Ausschnitt Y1 Ausschnitt R1 Radius
alles mm alles mm mm mm mm
18.318.002 0 393023800 zum Öffnen 175 322 156 303 5
18.318.004 1 393129800 zum Öffnen 190 366 171 347 5
18.318.008 3 393329800 zum Öffnen 190 448 171 429 5
18.318.010 4 393429800 zum Öffnen 190 645 171 626 5

LEWMAR PORTLIGHT EDELSTAHL

Mit seinem auf Hochglanz polierten Rahmen wird das Edelstahl Portlight
wirklich auf Ihrem Schiff glänzen. Die Verschlüsse und Scharniere wurden
so angebracht, dass sie ein unbeeintrachtigtes Sichtfeld belassen und so
einen klaren und modernen Look ermöglichen.

• ABS Innenrahmen, wird auf Einbautiefe zugeschnitten
• kann mit Dichtmittel oder geschlossenporigem PVC-Tape montiert
werden.
• Innenverkleidung in einem schlichten, gradlinigen Design
• Einfachste Montage durch Einklemmen des Decks zwischen Clampring
und äußerem Rahmen. Dazu werden die Verschraubungen in Gewin-
debuchsen am Rahmen eingedreht.

Gegenrahmen weiß
Art.-Nr. Größe Fabr.-Nr. Ausführung Breite über Länge über X1 Ausschnitt Y1 Ausschnitt R1 Radius
alles mm alles mm mm mm mm
18.319.002 0 393010262 fest 176 323 156 303 52,0
18.319.003 0 393020262 zum Öffnen 176 323 156 303 52,0
18.319.004 1 393110262 fest 191 367 171 347 52,0
18.319.005 1 393120262 zum Öffnen 191 367 171 347 52,0
18.319.016 1RE 393170262 fest 191 367 171 347 85,5
18.319.011 1RE 393180262 zum Öffnen 191 367 171 347 85,5
18.319.017 7RE 393770262 fest 191 425 171 405 85,5
18.319.018 7RE 393780262 zum Öffnen 191 425 171 405 85,5

Gegenrahmen chrom
Art.-Nr. Umschreibung
18.319.007 8 393810862 fest 196 452 nach Zeichnung elliptisch
18.319.001 8 393820862 zum Öffnen 196 452 nach Zeichnung elliptisch
18.319.020 250 30133000 zum Öffnen 250 250 nach Zeichnung rund
18.319.021 290 30169700 zum Öffnen 296 296 nach Zeichnung rund
