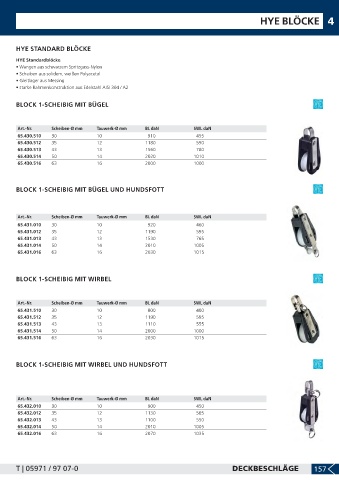

Page 159 - LankhorstHohorst Katalog 2019-2020

HYE BLÖCKE 4

HYE STANDARD BLÖCKE

HYE Standardblöcke
• Wangen aus schwarzem Spritzguss-Nylon
• Scheiben aus solidem, weißen Polyacetal
• Gleitlager aus Messing
• starke Rahmenkonstruktion aus Edelstahl AISI 304 / A2

BLOCK 1-SCHEIBIG MIT BÜGEL

Art.-Nr. Scheiben-Ø mm Tauwerk-Ø mm BL daN SWL daN
65.430.510 30 10 910 455
65.430.512 35 12 1180 590
65.430.513 43 13 1560 780
65.430.514 50 14 2020 1010
65.430.516 63 16 2000 1000

BLOCK 1-SCHEIBIG MIT BÜGEL UND HUNDSFOTT

Art.-Nr. Scheiben-Ø mm Tauwerk-Ø mm BL daN SWL daN
65.431.010 30 10 920 460
65.431.012 35 12 1190 595
65.431.013 43 13 1530 765
65.431.014 50 14 2010 1005
65.431.016 63 16 2030 1015

BLOCK 1-SCHEIBIG MIT WIRBEL

Art.-Nr. Scheiben-Ø mm Tauwerk-Ø mm BL daN SWL daN
65.431.510 30 10 800 400
65.431.512 35 12 1190 595
65.431.513 43 13 1110 555
65.431.514 50 14 2000 1000
65.431.516 63 16 2030 1015

BLOCK 1-SCHEIBIG MIT WIRBEL UND HUNDSFOTT

Art.-Nr. Scheiben-Ø mm Tauwerk-Ø mm BL daN SWL daN
65.432.010 30 10 900 450
65.432.012 35 12 1130 565
65.432.013 43 13 1100 550
65.432.014 50 14 2010 1005
65.432.016 63 16 2070 1035

T | 05971 / 97 07-0 DECKBESCHLÄGE 157
