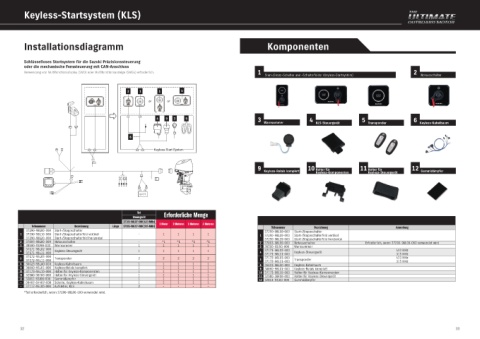

Keyless-Startsystem (KLS)

Installationsdiagramm Komponenten

Schlüsselloses Startsystem für die Suzuki Präzisionssteuerung
oder die mechanische Fernsteuerung mit CAN-Anschluss
Verwendung von Multifunktionsdisplay (SMD) oder Multifunktionsanzeige (SMG4) erforderlich. 1 Start-/Stopp-Schalter und -Schalterfelder (Keyless-Startsystem) 2 Notausschalter

2 1 1 1

STOP
START or START or START
STOP
STOP
(1) 4 (4) 9 (9) 3 (2) 5 3 Warnsummer 4 KLS-Steuergerät 5 Transponder 6 Keyless-Kabelbaum

(3) 6

Keyless Start System

9 10 11 12
BCM Keyless-Relais komplett Halter für Halter für Gummidämpfer
Keyless-Komponenten
Keyless-Steuergerät
1 2

Set Erforderliche Menge
Steuergerät
37105-98L07-000 (433 MHz) 1 Motor 2 Motoren 3 Motoren 4 Motoren
Teilenummer Bezeichnung Länge 37105-98L17-000 (315 MHz) Teilenummer Bezeichnung Anmerkung
37290-98L00-000 Start-/Stoppschalter 37290-98L00-000 Start-/Stoppschalter
1 37290-98L10-000 Start-/Stoppschalterfeld vertikal - 1 1 1 1 1 37290-98L10-000 Start-/Stoppschalterfeld vertikal
37290-98L20-000 Start-/Stoppschalterfeld horizontal 37290-98L20-000 Start-/Stoppschalterfeld horizontal
2 37803-98L00-000 Notausschalter - *1 *1 *1 *1 2 37803-98L00-000 Notausschalter Erforderlich, wenn 37290-98L00-000 verwendet wird
3 38500-93J90-000 Warnsummer 1 1 1 1 1 3 38500-93J90-000 Warnsummer
37171-98L02-000
4 Keyless-Steuergerät 1 1 1 1 1 37171-98L02-000 433 MHz
37171-98L11-000 4 37171-98L11-000 Keyless-Steuergerät 315 MHz
37172-96L03-000
5 Transponder 2 2 2 2 2 37172-96L03-000 433 MHz
37172-96L11-000 5 37172-96L11-000 Transponder 315 MHz
6 36623-98LA0-000 Keyless-Kabelbaum 1 1 1 1 1 6 36623-98LA0-000 Keyless-Kabelbaum
9 38860-96L01-000 Keyless-Relais komplett 1 1 1 1 1 9 38860-96L01-000 Keyless-Relais komplett
10 37173-96L10-000 Halter für Keyless-Komponenten 1 1 1 1 1 10 37173-96L10-000 Halter für Keyless-Komponenten
11 32980-38F00-000 Halter für Keyless-Steuergerät 1 1 1 1 1 11 32980-38F00-000 Halter für Keyless-Steuergerät
12 32851-93J00-000 Gummidämpfer 1 1 1 1 1 12 32851-93J00-000 Gummidämpfer
– 09407-14407-000 Schelle, Keyless-Kabelbaum 1 1 1 1 1
– 37117-96L00-000 Aufkleber, KLS 2 - - - -
*Teil erforderlich, wenn 37290-98L00-000 verwendet wird.
