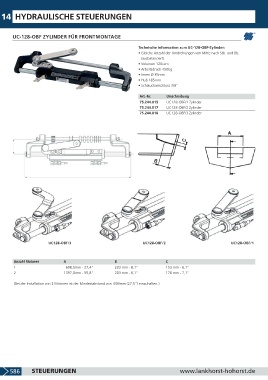

14 HYDRAULISCHE STEUERUNGEN




       UC-128-OBF ZYLINDER FÜR FRONTMONTAGE

                                                               Technische Information zum UC-128-OBF-Zylinder:
                                                               • Gleiche Anzahl der Umdrehungen von Mitte nach Stb. und Bb.
                                                                (ausbalanciert).
                                                               • Volumen 120ccm
                                                               • Arbeitsdruck 450kg
                                                               • Innen Ø 35mm
                                                               • Hub 185mm
                                                               • Schlauchanschluss 3/8"

                                                               Art.-Nr.    Umschreibung
                                                               75.244.015  UC128-OBF/1 Zylinder
                                                               75.244.017  UC128-OBF/2 Zylinder
                                                               75.244.018  UC128-OBF/3 Zylinder


































                       UC128-OBF/3                              UC128-OBF/2                             UC128-OBF/1



       Anzahl Motoren                           A                                                      B                                                      C
       1                                                 698,5mm - 27,4"                     203 mm - 8,1"                            153 mm - 6,1"
       2                                                1397,0mm - 55,8"                     203 mm - 8,1"                            178 mm - 7,1"

       (Bei der Installation von 2 Motoren ist der Mindestabstand von  699mm (27,5") einzuhalten.)
