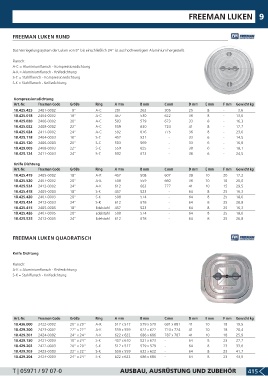

Page 417 - Lankhorst/Hohorst Hauptkatalog 2017-2018
P. 417
FREEMAN LUKEN 9
FREEMAN LUKEN RUND
Das Verriegelungssystem der Luken von 8" bis einschließlich 24" ist aus hochwertigem Aluminium hergestellt.
Flansch:
A-C = Aluminiumflansch - Kompressionsdichtung
A-K = Aluminiumflansch - Knifedichtung
S-C = Stahlflansch - Kompressionsdichtung
S-K = Stahlflansch - Knifedichtung
Kompressionsdichtung
Art.-Nr. Freeman Code Größe Ring A mm B mm C mm D mm E mm F mm Gewicht kg
18.425.425 2401-0002 8" A-C 201 262 305 25 8 - 3,6
18.425.018 2404-0002 18" A-C 457 530 622 36 8 - 13,6
18.425.020 2406-0002 20" A-C 503 579 673 33 8 - 16,3
18.425.022 2408-0002 22" A-C 559 630 724 41 8 - 17,7
18.425.024 2411-0002 24" A-C 592 676 775 36 8 - 23,6
18.425.118 2404-0003 18" S-C 457 521 - 33 6 - 14,5
18.425.120 2406-0003 20" S-C 503 569 - 33 6 - 16,8
18.429.005 2408-0003 22" S-C 559 625 - 38 6 - 18,1
18.425.124 2411-0003 24" S-C 592 673 - 38 6 - 24,5
Knife Dichtung
Art.-Nr. Freeman Code Größe Ring A mm B mm C mm D mm E mm F mm Gewicht kg
18.425.419 2405-0002 18" A-K 457 508 607 38 10 20 17,2
18.425.520 2407-0002 20" A-K 508 559 660 36 10 18 20,0
18.425.524 2412-0002 24" A-K 612 663 777 41 10 15 29,5
18.425.418 2405-0003 18" S-K 457 523 - 64 8 25 16,3
18.425.420 2407-0003 20" S-K 508 574 - 64 8 25 18,6
18.425.424 2412-0003 24" S-K 612 678 - 64 8 25 28,8
18.425.415 2405-0005 18" Edelstahl 457 523 - 64 8 25 16,3
18.425.426 2407-0005 20" Edelstahl 508 574 - 64 8 25 18,6
18.425.525 2412-0005 24" Edelstahl 612 678 - 64 8 25 26,8
FREEMAN LUKEN QUADRATISCH
Knife Dichtung
Flansch:
A-K = Aluminiumflansch - Knifedichtung
S-K = Stahlflansch - Knifedichtung
Art.-Nr. Freeman Code Größe Ring A mm B mm C mm D mm E mm F mm Gewicht kg
18.436.000 2422-0002 20" x 20" A-K 517 x 517 579 x 579 681 x 681 41 10 18 19,5
18.429.200 2423-0002 22" x 22" A-K 559 x 559 622 x 622 724 x 724 41 10 18 20,4
18.429.201 2424-0002 24" x 24" A-K 622 x 622 686 x 686 787 x 787 41 10 18 25,9
18.429.150 2421-0003 18" x 24" S-K 457 x 610 521 x 673 - 64 8 23 27,7
18.429.202 2422-0003 20" x 20" S-K 517 x 517 579 x 579 - 64 8 23 33,6
18.429.203 2423-0003 22" x 22" S-K 559 x 559 622 x 622 - 64 8 23 41,7
18.429.204 2424-0003 24" x 24" S-K 622 x 622 686 x 686 - 64 8 23 43,5
