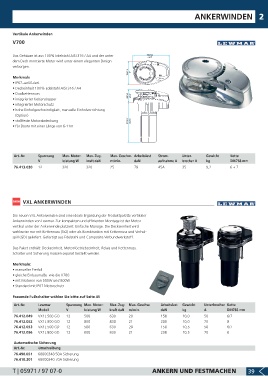

Page 41 - Lankhorst/Hohorst Hauptkatalog 2017-2018

ANKERWINDEN 2

Vertikale Ankerwinden
V700

Das Gehäuse ist aus 100% Edelstahl AISI 316 / A4 und der unter
dem Deck montierte Motor wird unter einem eleganten Design
verborgen.

Merkmale
• IP67-zertifiziert
• Deckeinheit 100% Edelstahl AISI 316 / A4
• Dualkettennuss
• integrierter Kettenstopper
• integrierter Motorschutz
• hohe Einholgeschwindigkeit, manuelle Einholvorrichtung
(Option)
• stoßfeste Motorabdeckung
• für Boote mit einer Länge von 6-11m

Art.-Nr. Spannung Max. Motor- Max. Zug- Max. Geschw. Arbeitslast Strom- Unter- Gewicht Kette
V leistung W kraft daN m/min. daN aufnahme A brecher A kg DIN766 mm
76.413.030 12 320 320 25 79 45A 35 9,2 6 + 7

VXL ANKERWINDEN

Die neuen VXL Ankerwinden sind eine ideale Ergänzung der Produktpalette vertikaler
Ankerwinden von Lewmar. Zur kompakten und effizienten Montage ist der Motor
vertikal unter der Ankerwinde platziert. Einfache Monage. Die Deckseinheit wird
wahlweise nur mit Kettennuss (GO) oder als Kombination mit Kettennuss und Verhol-
spill (GD) geliefert. Gefertigt aus Edelstahl und Composite Verbundwerkstoff.

Das Paket enthält: Deckseinheit, Motor/Getriebeeinheit, Relais und Kettennuss.
Schalter und Sicherung müssen separat bestellt werden.

Merkmale:
• manueller Freifall
• gleiche Einbaumaße wie die V700
• mit Motoren von 500W und 800W
• Standard mit IP67 Motorschutz

Passende Fußschalter wählen Sie bitte auf Seite 45
Art.-Nr. Lewmar Spannung Max. Motor- Max. Zug- Max. Geschw. Arbeitslast Gewicht Unterbrecher Kette
Modell V leistung W kraft daN m/min. daN kg A DIN766 mm
76.412.049 VX1L 500 GO 12 500 630 20 158 10,0 50 6/7
76.412.052 VX1L 800 GO 12 800 830 21 208 10,0 70 8
76.412.053 VX1L 500 GD 12 500 630 20 158 10,5 50 6/7
76.412.056 VX1L 800 GD 12 800 830 21 208 10,5 70 8
Automatische Sicherung
Art.-Nr. Umschreibung
76.490.051 68000348 50A Sicherung
76.410.201 68000240 70A Sicherung
