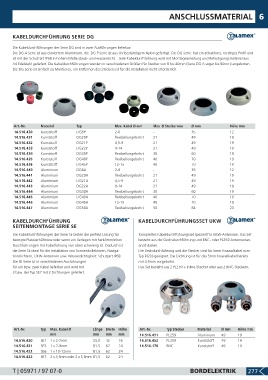

ANSCHLUSSMATERIAL 6

KABELDURCHFÜHRUNG SERIE DG

Die Kabeldurchführungen der Serie DG sind in zwei Ausführungen lieferbar.
Die DG A Serie ist aus eloxiertem Aluminium, die DG P Serie ist aus UV beständigem Nylon gefertigt. Die DG Serie hat ein attraktives, niedriges Profil und
ist mit der Schutzart IP68 in hohem Maße staub- und wasserdicht. Jede Kabeldurchführung wird mit Montageanleitung und Befestigungsmaterial aus
A4 Edelstahl geliefert. Die Kabeldurchführungen werden in verschiedenen Größen für Stecker von 8 bis 40mm (Serie DG A sogar bis 50mm) angeboten.
Die DG Serie ist einfach zu Montieren, ein Entfernen des Steckers ist für die Installation nicht erforderlich.

Art.-Nr. Material Typ Max. Kabel Ø mm Max Ø Stecker mm Ø mm Höhe mm
14.516.430 Kunststoff DG8P 2-6 - 35 12
14.516.431 Kunststoff DG20P flexibel/ungebohrt 21 49 19
14.516.432 Kunststoff DG21P 4,5-9 21 49 19
14.516.433 Kunststoff DG22P 9-14 21 49 19
14.516.434 Kunststoff DG30P flexibel/ungebohrt 30 60 19
14.516.435 Kunststoff DG40P flexibel/ungebohrt 40 70 19
14.516.436 Kunststoff DG45P 12-15 40 70 19
14.516.440 Aluminium DG8A 2-6 - 35 12
14.516.441 Aluminium DG20A flexibel/ungebohrt 21 49 19
14.516.442 Aluminium DG21A 4,5-9 21 49 19
14.516.443 Aluminium DG22A 9-14 21 49 19
14.516.444 Aluminium DG30A flexibel/ungebohrt 30 60 19
14.516.445 Aluminium DG40A flexibel/ungebohrt 40 70 19
14.516.446 Aluminium DG45A 12-15 40 70 19
14.516.447 Aluminium DG50A flexibel/ungebohrt 50 84 23

KABELDURCHFÜHRUNG KABELDURCHFÜHRUNGSSET UKW
SEITENMONTAGE SERIE SE
Die Kabeldurchführungen der Serie SE bieten die perfekt Lösung für Komplettes Kabeldurchführungsset speziell für UKW-Antennen. Das Set
beengte Platzverhältnisse oder wenn ein Verlegen mit herkömmlichen besteht aus der Decksdurchführung und BNC- oder PL259 Antennenan-
Durchführungen mit Kabelführung von oben schwierig ist. Dadurch ist anschlüssen.
die Serie SE ideal für die Installation von Sonnenkollektoren, Naviga- Die Deckdurchführung und die Stecker sind für 5mm Koaxialkabel vom
tionslichtern, UKW-Antennen usw. Wasserdichtigkeit: Schutzart IP68 Typ RG58 geeignet. Die Dichtung ist für das 5mm Koaxialkabel bereits
Die SE Serie ist in verschiedenen Ausführungen mit 4,5mm vorgebohrt.
für ein bzw. zwei Kabel lieferbar und wird mit Das Set besteht aus 2 PL259 + Inline-Stecker oder aus 2 BNC-Steckern.
3 bzw. der Typ SE7 mit 2 Dichtungen geliefert.

Art.-Nr. Typ Max. Kabel Ø Länge Breite Höhe Art.-Nr. Typ Stecker Material Ø mm Höhe mm
mm mm mm mm 14.516.451 PL259 Aluminium 49 19
14.516.420 SE1 1 x 2-7mm 55,0 42 16 14.516.452 PL259 Kunststoff 49 19
14.516.421 SE5 1 x 7-9mm 81,5 62 24 14.516.170 BNC Kunststoff 49 19
14.516.422 SE6 1 x 10-12mm 81,5 62 24
14.516.423 SE7 2 x 3,5mm oder 2 x 5,5mm 81,5 62 24

T | 05971 / 97 07-0 BORDELEKTRIK 277
