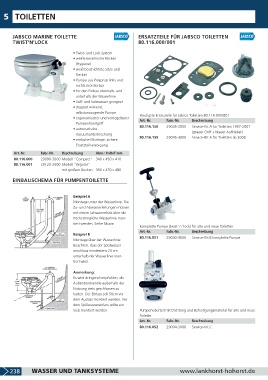

Page 240 - Lankhorst/Hohorst Hauptkatalog 2017-2018

5 TOILETTEN

JABSCO MARINE TOILETTE ERSATZTEILE FÜR JABSCO TOILETTEN
TWIST'N'LOCK 80.116.000/001

• Twist- und Lock System
• weiße keramische Becken
(Hygiene)
• weiß beschichtete Sitze und
Deckel
• Pumpe aus Polyprop links und
rechts montierbar
• für den Einbau oberhalb- und
unterhalb der Wasserlinie
• Süß- und Salzwasser geeignet
• doppelt wirkend,
selbstansaugende Pumpe
Häufigste Ersatzteile für Jabsco Toiletten 80.116.000/001
• ergonomischer und verriegelbarer
Art.-Nr. Fabr.-Nr. Beschreibung
Pumpenhandgriff
80.116.150 29045-2000 Service-Kit A für Toiletten 1997-2007
• automatische
(grauer Griff + blauer Aufkleber)
Vacuumunterbrechung
80.116.155 29045-3000 Service-Kit A für Toiletten ab 2008
• einfache Montage, sichere
Ersatzteilversorgung
Art.-Nr. Fabr.-Nr. Beschreibung Abm.: HxBxT mm
80.116.000 29090-3000 Modell "Compact" 340 x 450 x 410
80.116.001 29120-3000 Modell "Regular"
mit großem Becken 350 x 470 x 480
EINBAUSCHEMA FÜR PUMPENTOILETTE

Beispiel A
Montage unter der Wasserlinie. Die
Zu- und Abwasserleitungen müssen
mit einem Schwanenhals über die
höchstmögliche Wasserlinie mon-
tiert werden. Siehe Skizze.
Komplette Pumpe (twist 'n' lock) für alte und neue Toiletten.
Art.-Nr. Fabr.-Nr. Beschreibung
Beispiel B
80.116.051 29040-3000 Service-Kit B komplette Pumpe
Montage über der Wasserlinie.
Beachten, dass der Spülwasser
anschluss mindestens 20 cm
unterhalb der Wasserlinie mon-
tiert wird.

Anmerkung:
Es wird dringend empfohlen, die
Außenbordventile außerhalb der
Nutzung stets geschlossen zu
halten. Der Einlass soll 50cm vor
dem Auslass montiert werden. Vor
dem Spülwassereinlass sollte ein
Sieb montiert werden. Pumpenoberteil mit Dichtung und Befestigungsmaterial für alte und neue
Toilette.
Art.-Nr. Fabr.-Nr. Beschreibung
80.116.052 29094-3000 Service-Kit C

238 WASSER UND TANKSYSTEME www.lankhorst-hohorst.de
