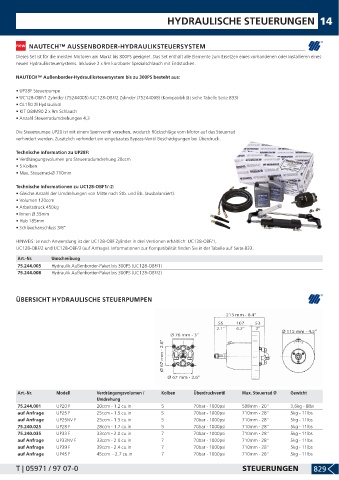

HYDRAULISCHE STEUERUNGEN                             14




           NAUTECH™ AUSSENBORDER-HYDRAULIKSTEUERSYSTEM
       Dieses Set ist für die meisten Motoren am Markt bis 300PS geeignet. Das Set enthält alle Elemente zum Ersetzen eines vorhandenen oder Installieren eines
       neuen Hydrauliksteuersystems. Inklusive 2 x 9m kürzbarer Spezialschlauch mit Endstücken.
       NAUTECH™ Außenborder-Hydrauliksteuersystem bis zu 300PS besteht aus:


       • UP28F Steuerpumpe
       • UC128-OBF/1 Zylinder (75244005) /UC128-OBF/2 Zylinder (75244008) (Kompatibilität siehe Tabelle Seite 833)
       • OL150 2l Hydrauliköl
       • KIT OB/M90 2 x 9m Schlauch
       • Anzahl Steuerradumdrehungen 4,3
       Die Steuerpumpe UP20 ist mit einem Sperrventil versehen, wodurch Rückschläge vom Motor auf das Steuerrad
       verhindert werden. Zusätzlich verhindert ein eingebautes Bypass-Ventil Beschädigungen bei Überdruck.

       Technische Information zu UP28F:
       • Verdrängungsvolumen pro Steuerradumdrehung 28ccm
       • 5 Kolben
       • Max. Steuerrad-Ø 710mm
       Technische Informationen zu UC128-OBF1/-2:
       • Gleiche Anzahl der Umdrehungen von Mitte nach Stb. und Bb. (ausbalanciert).
       • Volumen 120ccm
       • Arbeitsdruck 450kg
       • Innen Ø 35mm
       • Hub 185mm
       • Schlauchanschluss 3/8"
       HINWEIS: Je nach Anwendung ist der UC128-OBF Zylinder in drei Versionen erhältlich: UC128-OBF/1,
       UC128-OBF/2 und UC128-OBF/3 (auf Anfrage). Informationen zur Kompatibilität finden Sie in der Tabelle auf Seite 833.
       Art.-Nr.    Umschreibung
       75.244.005  Hydraulik Außenborder-Paket bis 300PS (UC128-OBF/1)
       75.244.008  Hydraulik Außenborder-Paket bis 300PS (UC128-OBF/2)




       ÜBERSICHT HYDRAULISCHE STEUERPUMPEN



















       Art.-Nr.                     Modell                       Verdrängungsvolumen /               Kolben                Überdruckventil               Max. Steuerrad Ø            Gewicht
                                                                            Umdrehung
       75.244.001            UP20 F                     20ccm - 1.2 cu.in                        5                       70bar - 1000psi             508mm - 20"                 3,6kg - 8lbs
       auf Anfrage          UP25 F                     25ccm - 1.5 cu.in                        5                       70bar - 1000psi             710mm - 28"                 5kg - 11lbs
       auf Anfrage          UP25NV F                25ccm - 1.5 cu.in                        5                       70bar - 1000psi             710mm - 28"                 5kg - 11lbs
       75.240.025            UP28 F                     28ccm - 1.7 cu.in                        5                       70bar - 1000psi             710mm - 28"                 5kg - 11lbs
       75.240.035            UP33 F                     33ccm - 2.0 cu.in                        7                       70bar - 1000psi             710mm - 28"                 5kg - 11lbs
       auf Anfrage          UP33NV F                33ccm - 2.0 cu.in                        7                       70bar - 1000psi             710mm - 28"                 5kg - 11lbs
       auf Anfrage          UP39 F                     39ccm - 2.4 cu.in                        7                       70bar - 1000psi             710mm - 28"                 5kg - 11lbs
       auf Anfrage          UP45 F                     45ccm  - 2.7 cu.in                       7                       70bar - 1000psi             710mm - 28"                 5kg - 11lbs
