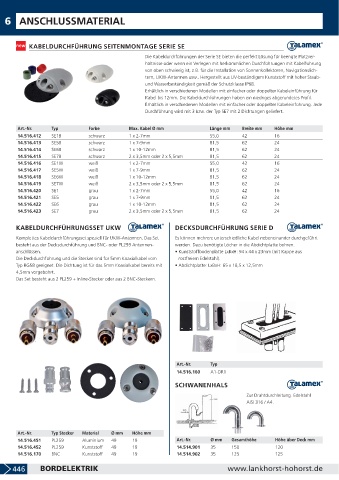

6 ANSCHLUSSMATERIAL

KABELDURCHFÜHRUNG SEITENMONTAGE SERIE SE
Die Kabeldurchführungen der Serie SE bieten die perfekt Lösung für beengte Platzver-
hältnisse oder wenn ein Verlegen mit herkömmlichen Durchführungen mit Kabelführung
von oben schwierig ist, z.B. für die Installation von Sonnenkollektoren, Navigationslich-
tern, UKW-Antennen usw.. Hergestellt aus UV-beständigem Kunststoff mit hoher Staub-
und Wasserbeständigkeit gemäß der Schutzklasse IP68.
Erhältlich in verschiedenen Modellen mit einfacher oder doppelter Kabeleinführung für
Kabel bis 12mm. Die Kabeldurchführungen haben ein niedriges abgerundetes Profil.
Erhältlich in verschiedenen Modellen mit einfacher oder doppelter Kabeleinführung. Jede
Durchführung wird mit 3 bzw. der Typ SE7 mit 2 Dichtungen geliefert.

Art.-Nr. Typ Farbe Max. Kabel Ø mm Länge mm Breite mm Höhe mm
14.516.412 SE1B schwarz 1 x 2-7mm 55,0 42 16
14.516.413 SE5B schwarz 1 x 7-9mm 81,5 62 24
14.516.414 SE6B schwarz 1 x 10-12mm 81,5 62 24
14.516.415 SE7B schwarz 2 x 3,5mm oder 2 x 5,5mm 81,5 62 24
14.516.416 SE1W weiß 1 x 2-7mm 55,0 42 16
14.516.417 SE5W weiß 1 x 7-9mm 81,5 62 24
14.516.418 SE6W weiß 1 x 10-12mm 81,5 62 24
14.516.419 SE7W weiß 2 x 3,5mm oder 2 x 5,5mm 81,5 62 24
14.516.420 SE1 grau 1 x 2-7mm 55,0 42 16
14.516.421 SE5 grau 1 x 7-9mm 81,5 62 24
14.516.422 SE6 grau 1 x 10-12mm 81,5 62 24
14.516.423 SE7 grau 2 x 3,5mm oder 2 x 5,5mm 81,5 62 24

KABELDURCHFÜHRUNGSSET UKW DECKSDURCHFÜHRUNG SERIE D

Komplettes Kabeldurchführungsset speziell für UKW-Antennen. Das Set Es können mehrere unterschiedliche Kabel nebeneinander durchgeführt
besteht aus der Decksdurchführung und BNC- oder PL259 Antennen- werden. Dazu benötigte Löcher in die Abdichtplatte bohren.
anschlüssen. • Kunststoffbodenplatte LxBxH: 94 x 44 x 23mm (mit Kappe aus
Die Deckdurchführung und die Stecker sind für 5mm Koaxialkabel vom rostfreiem Edelstahl).
Typ RG58 geeignet. Die Dichtung ist für das 5mm Koaxialkabel bereits mit • Abdichtplatte: LxBxH: 65 x 18,5 x 12,5mm
4,5mm vorgebohrt.
Das Set besteht aus 2 PL259 + Inline-Stecker oder aus 2 BNC-Steckern.

Art.-Nr. Typ
14.516.160 A1-DR1

SCHWANENHALS
Zur Drahtdurchleitung. Edelstahl
AISI 316 / A4.

Art.-Nr. Typ Stecker Material Ø mm Höhe mm
14.516.451 PL259 Aluminium 49 19 Art.-Nr. Ø mm Gesamthöhe Höhe über Deck mm
14.516.452 PL259 Kunststoff 49 19 14.514.901 35 150 120
14.516.170 BNC Kunststoff 49 19 14.514.902 35 125 125
