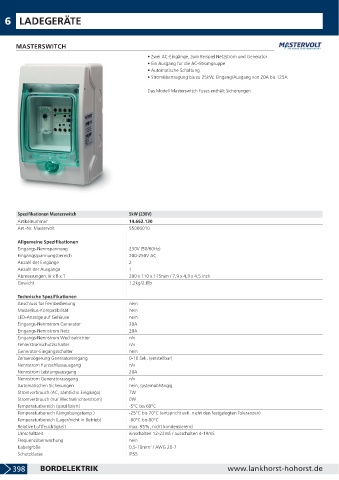

Page 400 - Lankhorst Katalog 2021/2022

6 LADEGERÄTE

MASTERSWITCH
• Zwei AC-Eingänge, zum Beispiel Netzstrom und Generator
• Ein Ausgang für die AC-Stromgruppe
• Automatische Schaltung
• Stromübertragung bis zu 25kW, Eingang/Ausgang von 20A bis 125A

Das Modell Masterswitch Fuses enthält Sicherungen.

Spezifikationen Masterswitch 5kW (230V)
Artikelnummer 14.662.130
Art.-Nr. Mastervolt 55006010

Allgemeine Spezifikationen
Eingangs-Nennspannung 230V (50/60Hz)
Eingangsspannungsbereich 200-250V AC
Anzahl der Eingänge 2
Anzahl der Ausgänge 1
Abmessungen, H x B x T 200 x 110 x 115mm / 7,9 x 4,3 x 4,5 inch
Gewicht 1,2kg/2,6lb

Technische Spezifikationen
Anschluss für Fernbedienung nein
MasterBus-Kompatibilität nein
LED-Anzeige auf Gehäuse nein
Eingangs-Nennstrom Generator 20A
Eingangs-Nennstrom Netz 20A
Eingangs-Nennstrom Wechselrichter n/v
Fehlerstromschutzschalter n/v
Generator-Eingangsschalter nein
Zeitverzögerung Generatoreingang 0-10 Sek. (einstellbar)
Nennstrom Kurzschlussausgang n/v
Nennstrom Leistungsausgang 20A
Nennstrom Generatorausgang n/v
Automatischen Sicherungen nein, systemabhängig
Stromverbrauch (AC, sämtliche Eingänge) 7W
Stromverbrauch (nur Wechselrichterstrom) 0W
Temperaturbereich (spezifiziert) -5°C bis 60°C
Temperaturbereich (Umgebungstemp.) -25°C bis 70°C (entspricht evtl. nicht den festgelegten Toleranzen)
Temperaturbereich (Lager/nicht in Betrieb) -60°C bis 80°C
Relative Luftfeuchtigkeit max. 95%, nicht kondensierend
Umschaltzeit einschalten 12-22mS / ausschalten 4-19mS
Frequenzüberwachung nein
2
Kabelgröße 0.5-10mm / AWG 20-7
Schutzklasse IP55
