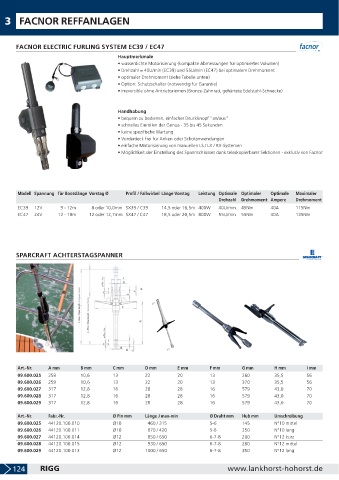

Page 126 - Lankhorst Katalog 2021/2022

3 FACNOR REFFANLAGEN

FACNOR ELECTRIC FURLING SYSTEM EC39 / EC47
Hauptmerkmale
• wasserdichte Motorisierung (kompakte Abmessungen für optimiertes Volumen)
• Drehzahl = 40U/min (EC39) und 55U/min (EC47) bei optimalem Drehmoment
• optimaler Drehmoment (siehe Tabelle unten)
• Option: Schutzschalter (notwendig für Garantie)
• irreversible ohne Antriebsriemen (Bronze-Zahnrad, gehärtete Edelstahl-Schnecke)

Handhabung
• bequem zu bedienen, einfacher Druckknopf "an/aus"
• schnelles Einrollen der Genua - 35 bis 45 Sekunden
• keine spezifische Wartung
• Vorderdeck frei für Anker- oder Schotanwendungen
• einfache Motorisierung von manuellen LS / LX / RX-Systemen
• Möglichkeit der Einstellung des Spannschlosses dank teleskopierbarer Sektionen - exklusiv von Facnor

Modell Spannung für Bootslänge Vorstag Ø Profil / Fallwirbel Länge Vorstag Leistung Optimale Optimaler Optimale Maximaler
Drehzahl Drehmoment Ampere Drehmoment
EC39 12V 9 - 12m 8 oder 10,0mm SX39 / C39 14,5 oder 16,5m 400W 40U/min 45Nm 40A 115Nm
EC47 24V 12 - 18m 12 oder 12,7mm SX47 / C47 18,5 oder 20,5m 800W 55U/min 55Nm 40A 135Nm

SPARCRAFT ACHTERSTAGSPANNER

Art.-Nr. A mm B mm C mm D mm E mm F mm G mm H mm I mm
09.600.025 259 10,6 13 22 20 13 260 35,5 56
09.600.026 259 10,6 13 22 20 13 370 35,5 56
09.600.027 317 12,8 16 28 28 16 579 43,0 70
09.600.028 317 12,8 16 28 28 16 579 43,0 70
09.600.029 317 12,8 16 28 28 16 579 43,0 70

Art.-Nr. Fabr.-Nr. Ø Pin mm Länge J max-min Ø Draht mm Hub mm Umschreibung
09.600.025 44120.100.010 Ø10 460 / 315 5-6 145 N°10 mittel
09.600.026 44120.100.011 Ø10 670 / 420 5-6 250 N°10 lang
09.600.027 44120.100.014 Ø12 850 / 650 6-7-8 200 N°12 kurz
09.600.028 44120.100.015 Ø12 930 / 650 6-7-8 280 N°12 mittel
09.600.029 44120.100.013 Ø12 1000 / 650 6-7-8 350 N°12 lang

124 RIGG www.lankhorst-hohorst.de
