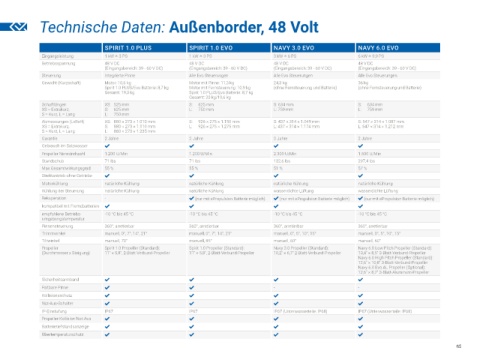

Page 65 - ePropulsion Katalog 2024

Technische Daten: Außenborder, 48 Volt

SPIRIT 1.0 PLUS SPIRIT 1.0 EVO NAVY 3.0 EVO NAVY 6.0 EVO
Eingangsleistung 1 kW ≙ 3 PS 1 kW ≙ 3 PS 3 kW ≙ 6 PS 6 kW ≙ 9,9 PS
Betriebsspannung 48 V DC 48 V DC 48 V DC 48 V DC
(Eingangsbereich: 39 - 60 V DC) (Eingangsbereich: 39 - 60 V DC) (Eingangsbereich: 39 - 60 V DC) (Eingangsbereich: 39 - 60 V DC)
Steuerung Integrierte Pinne Alle Evo Steuerungen Alle Evo Steuerungen Alle Evo Steuerungen
Gewicht (Kurzschaft) Motor: 10,6 kg Motor mit Pinne: 11,3 kg 24,3 kg 36 kg
Spirit 1.0 PLUS/Evo Batterie: 8,7 kg Motor mit Fernsteuerung: 10,9 kg (ohne Fernsteuerung und Batterie) (ohne Fernsteuerung und Batterie)
Gesamt: 19,3 kg Spirit 1.0 PLUS/Evo Batterie: 8,7 kg
Gesamt: 20 kg/19,6 kg
Schaftlängen XS: 525 mm S: 625 mm S: 634 mm S: 634 mm
XS = Extrakurz, S: 625 mm L: 750 mm L: 759 mm L: 759 mm
S = Kurz, L = Lang L: 750 mm
Abmessungen (LxBxH) XS: 880 × 273 × 1.010 mm S: 926 × 275 × 1.150 mm S: 437 × 314 × 1.049 mm S: 547 × 314 × 1.087 mm
XS = Extrakurz, S: 880 × 273 × 1.110 mm L: 926 × 275 × 1.275 mm L: 437 × 314 × 1.174 mm L: 547 × 314 × 1.212 mm
S = Kurz, L = Lang L: 880 × 273 × 1.235 mm
Garantie 2 Jahre 2 Jahre 2 Jahre 2 Jahre
Gebrauch im Salzwasser
Propeller Nenndrehzahl 1.200 U/Min 1.200 U/Min 2.300 U/Min 1.500 U/Min
Standschub 71 lbs 71 lbs 132,6 lbs 297,4 lbs
Max.Gesamtwirkungsgrad 55 % 55 % 51 % 57 %
Direktantrieb ohne Getriebe
Motorkühlung natürliche Kühlung natürliche Kühlung natürliche Kühlung natürliche Kühlung
Kühlung der Steuerung natürliche Kühlung natürliche Kühlung wasserdichte Lüftung wasserdichte Lüftung
Rekuperation - (nur mit ePropulsion Batterie möglich) (nur mit ePropulsion Batterie möglich) (nur mit ePropulsion Batterie möglich)
kompatibel mit Fremdbatterien
empfohlene Betriebs- -10 °C bis 45 °C -10 °C bis 45 °C -10 °C bis 45 °C -10 °C bis 45 °C
umgebungstemperatur
Pinnensteuerung 360°, arretierbar 360°, arretierbar 360°, arretierbar 360°, arretierbar
Trimmwinkel manuell, 0°, 7°, 14°, 21° manuell, 0°, 7°, 14°, 21° manuell, 0°, 5°, 10°, 15° manuell, 0°, 5°, 10°, 15°
Tiltwinkel manuell, 70° manuell, 85° manuell, 60° manuell, 60°
Propeller Spirit 1.0 Propeller (Standard): Spirit 1.0 Propeller (Standard): Navy 3.0 Propeller (Standard): Navy 6.0 Low Pitch Propeller (Standard):
(Durchmesser x Steigung) 11″ × 5,8″, 2-Blatt-Verbund-Propeller 11″ × 5,8″, 2-Blatt-Verbund-Propeller 10,2″ × 6,7″ 2-Blatt-Verbund-Propeller 13,4″ × 8,5″ 3-Blatt-Verbund-Propeller
Navy 6.0 High Pitch Propeller (Standard):
12,6″ × 10,8″ 3-Blatt-Verbund-Propeller
Navy 6.0 Evo AL Propeller (Optional):
12,6″ × 8,7″ 3-Blatt-Aluminum-Propeller
Sicherheitsarmband
Faltbare Pinne - -
Kollisionsschutz
Not-Aus-Schalter
IP-Einstufung IP67 IP67 IP67 (Unterwasserteile: IP68) IP67 (Unterwasserteile: IP68)
Propeller-Kollision Not-Aus
Batterietiefstandsanzeige
Übertemperaturschutz

65
