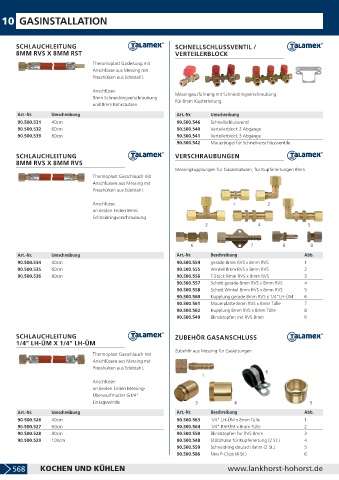

Page 570 - LankhorstHohorst Katalog 2019-2020

10 GASINSTALLATION

SCHLAUCHLEITUNG SCHNELLSCHLUSSVENTIL /
8MM RVS X 8MM RST VERTEILERBLOCK

Theromoplast Gasleitung mit
Anschlüsse aus Messing mit
Presshülsen aus Edelstahl.

Anschlüsse:
Messingausführung mit Schneidringverschraubung.
8mm Schneidringverschraubung
Für 8mm Kupferleitung.
und 8mm Rohrstutzen
Art.-Nr. Umschreibung Art.-Nr. Umschreibung
90.500.531 40cm 90.500.546 Schnellschlussventil
90.500.532 60cm 90.500.540 Verteilerblock 2 Abgänge
90.500.539 80cm 90.500.541 Verteilerblock 3 Abgänge
90.500.542 Mauerbügel für Schnellverschlussventile

SCHLAUCHLEITUNG VERSCHRAUBUNGEN
8MM RVS X 8MM RVS
Messingkupplungen für Gasarmaturen, für Kupferleitungen 8mm.
Thermoplast Gasschlauch mit
Anschlüssen aus Messing mit
Presshülsen aus Edelstahl.

Anschlüsse: 1 2
an beiden Enden 8mm
Schneidringverschraubung
3 4 5

6 7 8 9

Art.-Nr. Umschreibung Art.-Nr. Beschreibung Abb.
90.500.534 40cm 90.500.554 gerade 8mm RVS x 8mm RVS 1
90.500.535 60cm 90.500.555 Winkel 8mm RVS x 8mm RVS 2
90.500.536 80cm 90.500.556 T-Stück 8mm RVS x 8mm RVS 3
90.500.557 Schott gerade 8mm RVS x 8mm RVS 4
90.500.558 Schott Winkel 8mm RVS x 8mm RVS 5
90.500.560 Kupplung gerade 8mm RVS x 1/4"LH-ÜM 6
90.500.561 Mauerplatte 8mm RVS x 8mm Tülle 7
90.500.562 Kupplung 8mm RVS x 8mm Tülle 8
90.500.549 Blindstopfen mit RVS 8mm 9

SCHLAUCHLEITUNG ZUBEHÖR GASANSCHLUSS
1/4" LH-ÜM X 1/4" LH-ÜM
Zubehör aus Messing für Gasleitungen.
Thermoplast Gasschlauch mit
Anschlüssen aus Messing mit
Presshülsen aus Edelstahl.
6
1
Anschlüsse:
an beiden Enden Messing-
Überwurfmutter G1/4"
Linksgewinde 3 4 5
Art.-Nr. Umschreibung Art.-Nr. Beschreibung Abb.
90.500.526 40cm 90.500.563 1/4" LH-ÜM x 8mm Tülle 1
90.500.527 60cm 90.500.564 1/4" RH-ÜM x 8mm Tülle 2
90.500.528 80cm 90.500.550 Blindstopfen für RVS 8mm 3
90.500.529 100cm 90.500.548 Stützhülse für Kupferleitung (2 St.) 4
90.500.559 Schneidring deutsch 8mm (2 St.) 5
90.500.586 Niro P-Clips (4 St.) 6

568 KOCHEN UND KÜHLEN www.lankhorst-hohorst.de
