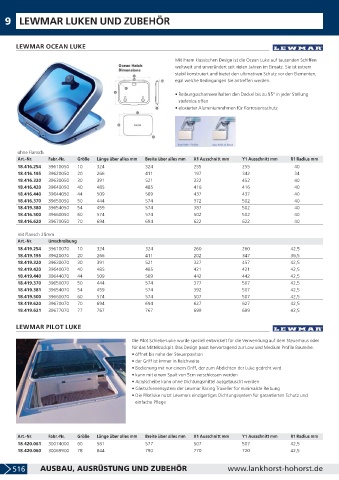

Page 518 - LankhorstHohorst Katalog 2019-2020

9 LEWMAR LUKEN UND ZUBEHÖR

LEWMAR OCEAN LUKE

Mit ihrem klassischen Design ist die Ocean Luke auf tausenden Schiffen
weltweit und unverändert seit vielen Jahren im Einsatz. Sie ist extrem
stabil konstruiert und bietet den ultimativen Schutz vor den Elementen,
egal welche Bedingungen Sie antreffen werden.

• Reibungsscharniere halten den Deckel bis zu 95° in jeder Stellung
stufenlos offen
• eloxierter Aluminiumrahmen für Korrosionsschutz

ohne Flansch
Art.-Nr. Fabr.-Nr. Größe Länge über alles mm Breite über alles mm X1 Ausschnitt mm Y1 Ausschnitt mm R1 Radius mm
18.416.254 39610050 10 324 324 255 255 40
18.416.195 39620050 20 266 411 197 342 34
18.416.320 39630050 30 391 521 322 452 40
18.416.420 39640050 40 485 485 416 416 40
18.416.440 39644050 44 509 509 437 437 40
18.416.370 39650050 50 444 574 372 502 40
18.419.380 39654050 54 459 574 387 502 40
18.416.500 39660050 60 574 574 502 502 40
18.416.620 39670050 70 694 694 622 622 40

mit Flansch 25mm
Art.-Nr. Umschreibung
18.419.254 39610070 10 324 324 260 260 42,5
18.419.195 39620070 20 266 411 202 347 36,5
18.419.320 39630070 30 391 521 327 457 42,5
18.419.420 39640070 40 485 485 421 421 42,5
18.419.440 39644070 44 509 509 442 442 42,5
18.419.370 39650070 50 444 574 377 507 42,5
18.419.381 39654070 54 459 574 392 507 42,5
18.419.500 39660070 60 574 574 507 507 42,5
18.419.620 39670070 70 694 694 627 627 42,5
18.419.621 39677070 77 767 767 699 699 42,5

LEWMAR PILOT LUKE

Die Pilot Schiebe-Luke wurde speziell entwickelt für die Verwendung auf dem Steuerhaus oder
für das Mittelcockpit. Das Design passt hervorragend zur Low und Medium Profile Baureihe.
• öffnet bis nahe der Steuerposition
• der Griff ist immer in Reichweite
• Bedienung mit nur einem Griff, der zum Abdichten der Luke gedreht wird
• kann mit einem Spalt von 5cm verschlossen werden
• Acrylscheibe kann ohne Dichtungsmittel ausgetauscht werden
• Gleitschienensystem der Lewmar Racing Traveller für minimalste Reibung
• Die Pilotluke nutzt Lewmars einzigartiges Dichtungssystem für garantierten Schutz und
einfache Pflege

Art.-Nr. Fabr.-Nr. Größe Länge über alles mm Breite über alles mm X1 Ausschnitt mm Y1 Ausschnitt mm R1 Radius mm
18.420.061 30074000 60 581 577 507 507 42,5
18.420.060 30069900 78 844 790 770 720 42,5
