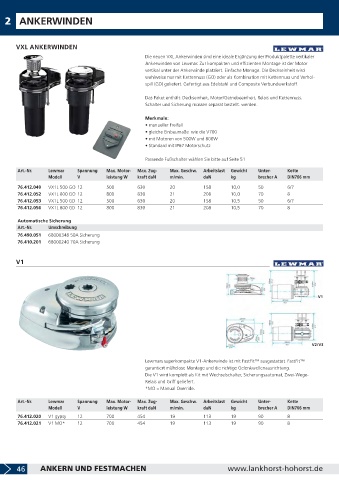

Page 48 - LankhorstHohorst Katalog 2019-2020

2 ANKERWINDEN

VXL ANKERWINDEN
Die neuen VXL Ankerwinden sind eine ideale Ergänzung der Produktpalette vertikaler
Ankerwinden von Lewmar. Zur kompakten und effizienten Montage ist der Motor
vertikal unter der Ankerwinde platziert. Einfache Monage. Die Deckseinheit wird
wahlweise nur mit Kettennuss (GO) oder als Kombination mit Kettennuss und Verhol-
spill (GD) geliefert. Gefertigt aus Edelstahl und Composite Verbundwerkstoff.

Das Paket enthält: Deckseinheit, Motor/Getriebeeinheit, Relais und Kettennuss.
Schalter und Sicherung müssen separat bestellt. werden.

Merkmale:
• manueller Freifall
• gleiche Einbaumaße wie die V700
• mit Motoren von 500W und 800W
• Standard mit IP67 Motorschutz
Passende Fußschalter wählen Sie bitte auf Seite 51

Art.-Nr. Lewmar Spannung Max. Motor- Max. Zug- Max. Geschw. Arbeitslast Gewicht Unter- Kette
Modell V leistung W kraft daN m/min. daN kg brecher A DIN766 mm

76.412.049 VX1L 500 GO 12 500 630 20 158 10,0 50 6/7
76.412.052 VX1L 800 GO 12 800 830 21 208 10,0 70 8
76.412.053 VX1L 500 GD 12 500 630 20 158 10,5 50 6/7
76.412.056 VX1L 800 GD 12 800 830 21 208 10,5 70 8

Automatische Sicherung
Art.-Nr. Umschreibung
76.490.051 68000348 50A Sicherung
76.410.201 68000240 70A Sicherung

V1

V1

V2/V3

Lewmars superkompakte V1-Ankerwinde ist mit FastFit™ ausgestattet. FastFit™
garantiert mühelose Montage und die richtige Gelenkwellenausrichtung.
Die V1 wird komplett als Kit mit Wechselschalter, Sicherungsautomat, Zwei-Wege-
Relais und Griff geliefert.
*MO = Manual Override.
.
Art.-Nr. Lewmar Spannung Max. Motor- Max. Zug- Max. Geschw. Arbeitslast Gewicht Unter- Kette
Modell V leistung W kraft daN m/min. daN kg brecher A DIN766 mm
76.412.020 V1 gypsy 12 700 454 19 113 19 90 8
76.412.021 V1 MO* 12 700 454 19 113 19 90 8

46 ANKERN UND FESTMACHEN www.lankhorst-hohorst.de
