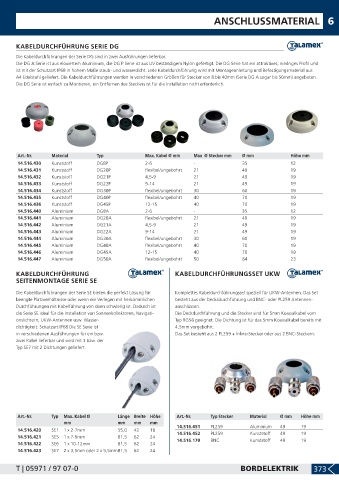

Page 375 - LankhorstHohorst Katalog 2019-2020

ANSCHLUSSMATERIAL 6

KABELDURCHFÜHRUNG SERIE DG
Die Kabeldurchführungen der Serie DG sind in zwei Ausführungen lieferbar.
Die DG A Serie ist aus eloxiertem Aluminium, die DG P Serie ist aus UV beständigem Nylon gefertigt. Die DG Serie hat ein attraktives, niedriges Profil und
ist mit der Schutzart IP68 in hohem Maße staub- und wasserdicht. Jede Kabeldurchführung wird mit Montageanleitung und Befestigungsmaterial aus
A4 Edelstahl geliefert. Die Kabeldurchführungen werden in verschiedenen Größen für Stecker von 8 bis 40mm (Serie DG A sogar bis 50mm) angeboten.
Die DG Serie ist einfach zu Montieren, ein Entfernen des Steckers ist für die Installation nicht erforderlich.

Art.-Nr. Material Typ Max. Kabel Ø mm Max Ø Stecker mm Ø mm Höhe mm
14.516.430 Kunststoff DG8P 2-6 - 35 12
14.516.431 Kunststoff DG20P flexibel/ungebohrt 21 49 19
14.516.432 Kunststoff DG21P 4,5-9 21 49 19
14.516.433 Kunststoff DG22P 9-14 21 49 19
14.516.434 Kunststoff DG30P flexibel/ungebohrt 30 60 19
14.516.435 Kunststoff DG40P flexibel/ungebohrt 40 70 19
14.516.436 Kunststoff DG45P 12-15 40 70 19
14.516.440 Aluminium DG8A 2-6 - 35 12
14.516.441 Aluminium DG20A flexibel/ungebohrt 21 49 19
14.516.442 Aluminium DG21A 4,5-9 21 49 19
14.516.443 Aluminium DG22A 9-14 21 49 19
14.516.444 Aluminium DG30A flexibel/ungebohrt 30 60 19
14.516.445 Aluminium DG40A flexibel/ungebohrt 40 70 19
14.516.446 Aluminium DG45A 12-15 40 70 19
14.516.447 Aluminium DG50A flexibel/ungebohrt 50 84 23

KABELDURCHFÜHRUNG KABELDURCHFÜHRUNGSSET UKW
SEITENMONTAGE SERIE SE

Die Kabeldurchführungen der Serie SE bieten die perfekt Lösung für Komplettes Kabeldurchführungsset speziell für UKW-Antennen. Das Set
beengte Platzverhältnisse oder wenn ein Verlegen mit herkömmlichen besteht aus der Decksdurchführung und BNC- oder PL259 Antennen-
Durchführungen mit Kabelführung von oben schwierig ist. Dadurch ist anschlüssen.
die Serie SE ideal für die Installation von Sonnenkollektoren, Navigati- Die Deckdurchführung und die Stecker sind für 5mm Koaxialkabel vom
onslichtern, UKW-Antennen usw. Wasser- Typ RG58 geeignet. Die Dichtung ist für das 5mm Koaxialkabel bereits mit
dichtigkeit: Schutzart IP68 Die SE Serie ist 4,5mm vorgebohrt.
in verschiedenen Ausführungen für ein bzw. Das Set besteht aus 2 PL259 + Inline-Stecker oder aus 2 BNC-Steckern.
zwei Kabel lieferbar und wird mit 3 bzw. der
Typ SE7 mit 2 Dichtungen geliefert.

Art.-Nr. Typ Max. Kabel Ø Länge Breite Höhe Art.-Nr. Typ Stecker Material Ø mm Höhe mm
mm mm mm mm
14.516.451 PL259 Aluminium 49 19
14.516.420 SE1 1 x 2-7mm 55,0 42 16
14.516.452 PL259 Kunststoff 49 19
14.516.421 SE5 1 x 7-9mm 81,5 62 24
14.516.170 BNC Kunststoff 49 19
14.516.422 SE6 1 x 10-12mm 81,5 62 24
14.516.423 SE7 2 x 3,5mm oder 2 x 5,5mm81,5 62 24

T | 05971 / 97 07-0 BORDELEKTRIK 373
