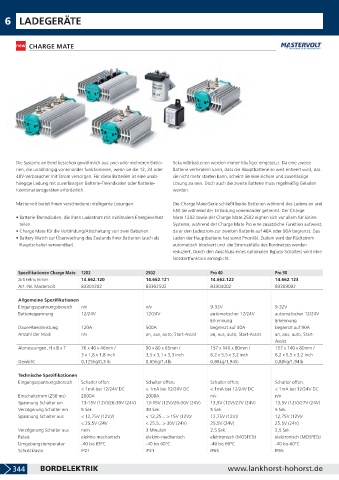

Page 346 - LankhorstHohorst Katalog 2019-2020

6 LADEGERÄTE

CHARGE MATE

Die Systeme an Bord bestehen gewöhnlich aus zwei oder mehreren Batte- Sekundärbatterien werden immer häufiger eingesetzt. Da eine zweite
rien, die unabhängig voneinander funktionieren, wenn sie die 12, 24 oder Batterie verhindern kann, dass die Hauptbatterie so weit entleert wird, das
48V-Verbraucher mit Strom versorgen. Für diese Batterien ist eine unab- sie nicht mehr starten kann, scheint sie eine sichere und zuverlässige
hängige Ladung mit zuverlässigen Batterie-Trenndioden oder Batterie- Lösung zu sein. Doch auch die zweite Batterie muss regelmäßig Geladen
Kombinationsgeräten erforderlich. werden.

Mastervolt bietet Ihnen verschiedene intelligente Lösungen: Die Charge Mate-Serie schließt beide Batterien während des Ladens an und
hält sie während der Entladung voneinander getrennt. Der Charge
• Batterie-Trenndioden, die Ihren Ladestrom mit minimalem Energieverlust Mate 1202 sowie der Charge Mate 2502 eignen sich vor allem für kleine
teilen. Systeme, während der Charge Mate Pro eine zusätzliche Funktion aufweist,
• Charge Mate für die Verbindung/Abschaltung von zwei Batterien. da er den Ladestrom zur zweiten Batterie auf 40A oder 90A begrenzt. Das
• Battery Watch zur Überwachung des Zustands Ihrer Batterien (auch als Laden der Hauptbatterie hat somit Priorität. Zudem wird der Rückstrom
Hauptschalter verwendbar). automatisch blockiert und die Stromabfälle des Bordnetzes werden
reduziert. Durch den Anschluss eines optionalen Bypass-Schalters wird eine
Notstartfunktion ermöglicht.

Spezifikationen Charge Mate 1202 2502 Pro 40 Pro 90
Artikelnummer 14.662.120 14.662.121 14.662.122 14.662.123
Art.-Nr. Mastervolt 83301202 83302502 83304002 83309002

Allgemeine Spezifikationen
Eingangsspannungsbereich n/v n/v 9-32V 9-32V
Batteriespannung 12/24V 12/24V automatischer 12/24V automatischer 12/24V
Erkennung Erkennung
Dauer-Nennleistung 120A 500A begrenzt auf 40A begrenzt auf 90A
Anzahl der Modi n/v an, aus, auto, Start-Assist an, aus, auto, Start-Assist an, aus, auto, Start-
Assist
Abmessungen, H x B x T 76 x 46 x 46mm / 90 x 80 x 85mm / 157 x 140 x 80mm / 157 x 140 x 80mm /
3 x 1,8 x 1,8 inch 3,5 x 3,1 x 3,3 inch 6,2 x 5,5 x 3,2 inch 6,2 x 5,5 x 3,2 inch
Gewicht 0,125kg/0,3 lb 0,65kg/1,4lb 0,88kg/1,94lb 0,88kg/1,94lb

Technische Spezifikationen
Eingangsspannungsbereich Schalter offen: Schalter offen: Schalter offen: Schalter offen:
< 1mA bei 12/24V DC < 1mA bei 12/24V DC < 1mA bei 12/24V DC < 1mA bei 12/24V DC
Einschaltstrom (250 ms) 2000A 2000A n/v n/v
Spannung Schalter ein 13-15V (12V)/26-30V (24V) 13-15V (12V)/26-30V (24V) 13,5V (12V)/27V (24V) 13,5V (12V)/27V (24V)
Verzögerung Schalter ein 5 Sek. 30 Sek. 5 Sek. 5 Sek.
Spannung Schalter aus < 12,75V (12V)/) < 12,25... > 15V (12V)/ 12,75V (12V)/ 12,75V (12V)/
< 25,5V (24V < 25,5...> 30V (24V) 25,5V (24V) 25,5V (24V)
Verzögerung Schalter aus nein 3 Minuten 2,5 Sek. 2,5 Sek.
Relais elektro-mechanisch elektro-mechanisch elektronisch (MOSFETs) elektronisch (MOSFETs)
Umgebungstemperatur -40 bis 65°C -40 bis 60°C -40 bis 60°C -40 bis 60°C
Schutzklasse IP21 IP21 IP65 IP65
