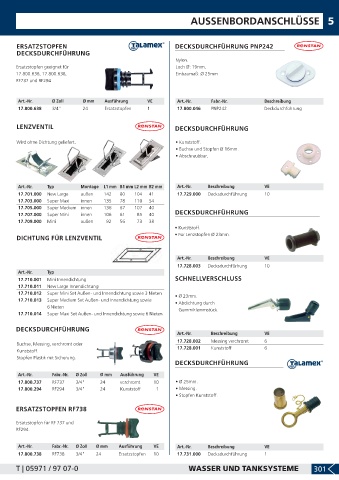

Page 303 - LankhorstHohorst Katalog 2019-2020

AUSSENBORDANSCHLÜSSE 5 5

ERSATZSTOPFEN DECKSDURCHFÜHRUNG PNP242
DECKSDURCHFÜHRUNG
Nylon.
Ersatzstopfen geeignet für Loch Ø: 19mm.
17.800.636, 17.800.638, Einbaumaß: Ø 25mm
RF737 und RF294

Art.-Nr. Ø Zoll Ø mm Ausführung VE Art.-Nr. Fabr.-Nr. Beschreibung
17.800.638 3/4" 24 Ersatzstopfen 1 17.800.046 PNP242 Deckdurchführung

LENZVENTIL DECKSDURCHFÜHRUNG

Wird ohne Dichtung geliefert. • Kunststoff.
• Buchse und Stopfen Ø 16mm.
• Abschraubbar.

Art.-Nr. Typ Montage L1 mm B1 mm L2 mm B2 mm Art.-Nr. Beschreibung VE
17.701.000 New Large außen 142 80 104 41 17.729.000 Decksdurchführung 10
17.703.000 Super Maxi innen 135 78 110 54
17.705.000 Super Medium innen 136 67 107 40
DECKSDURCHFÜHRUNG
17.707.000 Super Mini innen 106 61 85 40
17.709.000 Mini außen 92 56 73 38
• Kunststoff.
• Für Lenzstopfen Ø 23mm.
DICHTUNG FÜR LENZVENTIL

Art.-Nr. Beschreibung VE
17.728.003 Decksdurchfürhung 10
Art.-Nr. Typ
17.710.001 Mini Innendichtung SCHNELLVERSCHLUSS
17.710.011 New Large Innendichtung
17.710.012 Super Mini Set Außen- und Innendichtung sowie 3 Nieten
• Ø 23mm.
17.710.013 Super Medium Set Außen- und Innendichtung sowie
• Abdichtung durch
6 Nieten
Gummiklemmstück.
17.710.014 Super Maxi Set Außen- und Innendichtung sowie 6 Nieten
DECKSDURCHFÜHRUNG
Art.-Nr. Beschreibung VE
17.728.002 Messing verchromt 6
Buchse, Messing, verchromt oder
17.728.001 Kunststoff 6
Kunststoff.
Stopfen Plastik mit Sicherung.
DECKSDURCHFÜHRUNG

Art.-Nr. Fabr.-Nr. Ø Zoll Ø mm Ausführung VE
17.800.737 RF737 3/4" 24 verchromt 10 • Ø 25mm.
17.800.294 RF294 3/4" 24 Kunststoff 1 • Messing.
• Stopfen Kunststoff.

ERSATZSTOPFEN RF738

Ersatzstopfen für RF 737 und
RF294.

Art.-Nr. Fabr.-Nr. Ø Zoll Ø mm Ausführung VE Art.-Nr. Beschreibung VE
17.800.738 RF738 3/4" 24 Ersatzstopfen 10 17.731.000 Decksdurchführung 1

T | 05971 / 97 07-0 WASSER UND TANKSYSTEME 301
