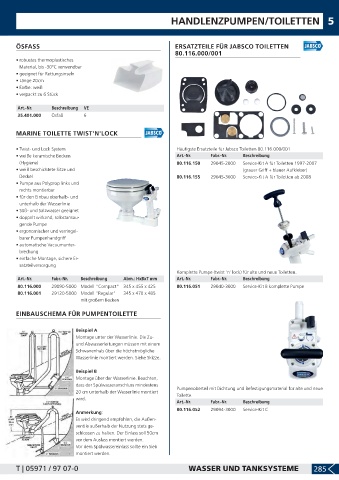

Page 287 - LankhorstHohorst Katalog 2019-2020
P. 287
HANDLENZPUMPEN/TOILETTEN 5 5
ÖSFASS ERSATZTEILE FÜR JABSCO TOILETTEN
80.116.000/001
• robustes thermoplastisches
Material, bis -30°C verwendbar
• geeignet für Rettungsinseln
• Länge 20cm
• Farbe: weiß
• verpackt zu 6 Stück
Art.-Nr. Beschreibung VE
35.401.000 Ösfaß 6
MARINE TOILETTE TWIST'N'LOCK
• Twist- und Lock System Häufigste Ersatzteile für Jabsco Toiletten 80.116.000/001
• weiße keramische Becken Art.-Nr. Fabr.-Nr. Beschreibung
(Hygiene) 80.116.150 29045-2000 Service-Kit A für Toiletten 1997-2007
• weiß beschichtete Sitze und (grauer Griff + blauer Aufkleber)
Deckel 80.116.155 29045-3000 Service-Kit A für Toiletten ab 2008
• Pumpe aus Polyprop links und
rechts montierbar
• für den Einbau oberhalb- und
unterhalb der Wasserlinie
• Süß- und Salzwasser geeignet
• doppelt wirkend, selbstansau-
gende Pumpe
• ergonomischer und verriegel-
barer Pumpenhandgriff
• automatische Vacuumunter-
brechung
• einfache Montage, sichere Er-
satzteilversorgung
Komplette Pumpe (twist 'n' lock) für alte und neue Toiletten.
Art.-Nr. Fabr.-Nr. Beschreibung Abm.: HxBxT mm Art.-Nr. Fabr.-Nr. Beschreibung
80.116.000 29090-5000 Modell "Compact" 345 x 455 x 425 80.116.051 29040-3000 Service-Kit B komplette Pumpe
80.116.001 29120-5000 Modell "Regular" 345 x 470 x 485
mit großem Becken
EINBAUSCHEMA FÜR PUMPENTOILETTE
Beispiel A
Montage unter der Wasserlinie. Die Zu-
und Abwasserleitungen müssen mit einem
Schwanenhals über die höchstmögliche
Wasserlinie montiert werden. Siehe Skizze.
Beispiel B
Montage über der Wasserlinie. Beachten,
dass der Spülwasseranschluss mindestens
Pumpenoberteil mit Dichtung und Befestigungsmaterial für alte und neue
20 cm unterhalb der Wasserlinie montiert
Toilette.
wird.
Art.-Nr. Fabr.-Nr. Beschreibung
80.116.052 29094-3000 Service-Kit C
Anmerkung:
Es wird dringend empfohlen, die Außen-
ventile außerhalb der Nutzung stets ge-
schlossen zu halten. Der Einlass soll 50cm
vor dem Auslass montiert werden.
Vor dem Spülwassereinlass sollte ein Sieb
montiert werden.
T | 05971 / 97 07-0 WASSER UND TANKSYSTEME 285
