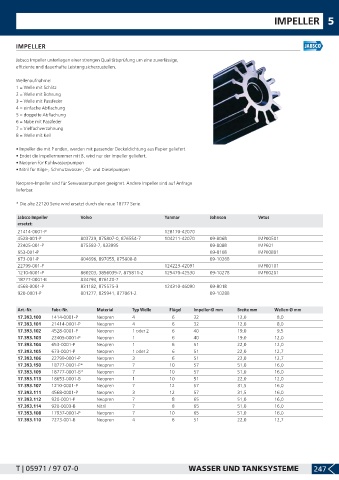

Page 249 - LankhorstHohorst Katalog 2019-2020

IMPELLER 5

IMPELLER

Jabsco Impeller unterliegen einer strengen Qualitätsprüfung um eine zuverlässige,
effiziente und dauerhafte Leistung sicherzustellen.

Wellenaufnahme:
1 = Welle mit Schlitz
2 = Welle mit Bohrung
3 = Welle mit Passfeder
4 = einfache Abflachung
5 = doppelte Abflachung
6 = Nabe mit Passfeder
7 = Vielfachverzahnung
8 = Welle mit Keil

• Impeller die mit P enden, werden mit passender Deckeldichtung aus Papier geliefert.
• Endet die Impellernummer mit B, wird nur der Impeller geliefert.
• Neopren für Kühlwasserpumpen
• Nitril für Bilge-, Schmutzwasser-, Öl- und Dieselpumpen

Neopren-Impeller sind für Seewasserpumpen geeignet. Andere Impeller sind auf Anfrage
lieferbar.

* Die alte 22120 Serie wird ersetzt durch die neue 18777 Serie.

Jabsco Impeller Volvo Yanmar Johnson Vetus
ersetzt:
21414-0001-P 128170-42070
4528-001-P 803729, 875807-0, 876554-7 104211-42070 09-806B IMP00501
22405-001-P 875583-7, 833995 09-808B IMP601
653-001-P 09-810B IMP00801
673-001-P 804696, 897055, 875808-8 09-1026B
22799-001-P 124223-42091 IMP00101
1210-0001-P 860203, 3856039-7, 875811-2 129470-42530 09-1027B IMP00201
18777-0001-B 834794, 876120-7
4568-0001-P 831182, 875575-3 124310-46090 09-801B
920-0001-P 801277, 825941, 877061-2 09-1028B

Art.-Nr. Fabr.-Nr. Material Typ Welle Flügel Impeller-Ø mm Breite mm Wellen-Ø mm
17.393.100 1414-0001-P Neopren 4 6 32 12,0 8,0
17.393.101 21414-0001-P Neopren 4 6 32 12,0 8,0
17.393.102 4528-0001-P Neopren 1 oder 2 6 40 19,0 9,5
17.393.103 22405-0001-P Neopren 1 6 40 19,0 12,0
17.393.104 653-0001-P Neopren 1 6 51 22,0 12,0
17.393.105 673-0001-P Neopren 1 oder 2 6 51 22,0 12,7
17.393.106 22799-0001-P Neopren 3 6 51 22,0 12,7
17.393.150 18777-0001-P* Neopren 7 10 57 51,0 16,0
17.393.109 18777-0001-B* Neopren 7 10 57 51,0 16,0
17.393.113 18653-0001-B Neopren 1 10 51 22,0 12,0
17.393.107 1210-0001-P Neopren 7 12 57 31,5 16,0
17.393.111 4568-0001-P Neopren 3 12 57 31,5 16,0
17.393.112 920-0001-P Neopren 7 8 65 51,0 16,0
17.393.114 920-0003-B Nitril 7 8 65 51,0 16,0
17.393.108 17937-0001-P Neopren 7 10 65 51,0 16,0
17.393.110 7273-001-B Neopren 4 6 51 22,0 12,7

T | 05971 / 97 07-0 WASSER UND TANKSYSTEME 247
