WINDEN 4

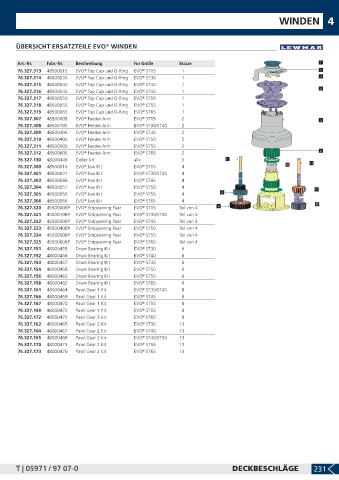

ÜBERSICHT ERSATZTEILE EVO WINDEN
®

Art.-Nr. Fabr.-Nr. Beschreibung Für Größe Skizze 1
®
®
76.327.313 48500015 EVO Top Cap und O-Ring EVO ST15 1 2
®
®
76.327.314 48500030 EVO Top Cap und O-Ring EVO ST30 1 3
®
76.327.315 48500040 EVO Top Cap und O-Ring EVO ST40 1
®
4
®
76.327.316 48500045 EVO Top Cap und O-Ring EVO ST45 1
®
®
®
76.327.317 48500050 EVO Top Cap und O-Ring EVO ST50 1
®
®
76.327.318 48500055 EVO Top Cap und O-Ring EVO ST55 1
®
76.327.319 48500065 EVO Top Cap und O-Ring EVO ST65 1
®
76.327.307 48500005 EVO Feeder Arm EVO ST15 2 5
®
®
®
®
76.327.308 48500105 EVO Feeder Arm EVO ST30/ST40 2
®
76.327.309 48500305 EVO Feeder Arm EVO ST45 2
®
76.327.310 48500405 EVO Feeder Arm EVO ST50 2
®
®
76.327.311 48500505 EVO Feeder Arm EVO ST55 2
®
®
6
76.327.312 48500605 EVO Feeder Arm EVO ST65 2
®
®
76.327.130 48000446 Collet Kit alle 3 7
10 11
®
®
76.327.300 48500016 EVO Jaw Kit EVO ST15 4
®
®
76.327.301 48500031 EVO Jaw Kit EVO ST30/ST40 4
®
®
76.327.303 48500046 EVO Jaw Kit EVO ST45 4
76.327.304 48500051 EVO Jaw Kit EVO ST50 4 12
®
®
8
®
76.327.305 48500056 EVO Jaw Kit EVO ST55 4
®
76.327.306 48500066 EVO Jaw Kit EVO ST65 4
®
®
13
76.327.320 45500008P EVO Stripperring Paar EVO ST15 Teil von 4 9
®
®
®
76.327.321 45500108P EVO Stripperring Paar EVO ST30/ST40 Teil von 4
®
76.327.322 45500308P EVO Stripperring Paar EVO ST45 Teil von 4
®
®
®
®
76.327.323 45500408P EVO Stripperring Paar EVO ST50 Teil von 4
®
®
76.327.324 45500508P EVO Stripperring Paar EVO ST55 Teil von 4
®
®
76.327.325 45500608P EVO Stripperring Paar EVO ST65 Teil von 4
76.327.151 48000455 Drum Bearing Kit EVO ST30 6
®
76.327.152 48000456 Drum Bearing Kit EVO ST40 6
®
®
76.327.153 48000457 Drum Bearing Kit EVO ST45 6
®
76.327.154 48000458 Drum Bearing Kit EVO ST50 6
®
76.327.156 48000460 Drum Bearing Kit EVO ST55 6
®
76.327.158 48000462 Drum Bearing Kit EVO ST65 6
®
76.327.161 48000464 Pawl Gear 1 Kit EVO ST30/ST40 8
®
76.327.166 48000469 Pawl Gear 1 Kit EVO ST45 8
®
76.327.167 48000470 Pawl Gear 1 Kit EVO ST50 8
®
76.327.169 48000472 Pawl Gear 1 Kit EVO ST55 8
®
76.327.172 48000475 Pawl Gear 1 Kit EVO ST65 8
76.327.162 48000465 Pawl Gear 2 Kit EVO ST30 13
®
76.327.164 48000467 Pawl Gear 2 Kit EVO ST40 13
®
76.327.165 48000468 Pawl Gear 2 Kit EVO ST45/ST50 13
®
76.327.170 48000473 Pawl Gear 2 Kit EVO ST55 13
®
76.327.173 48000476 Pawl Gear 2 Kit EVO ST65 13
®
