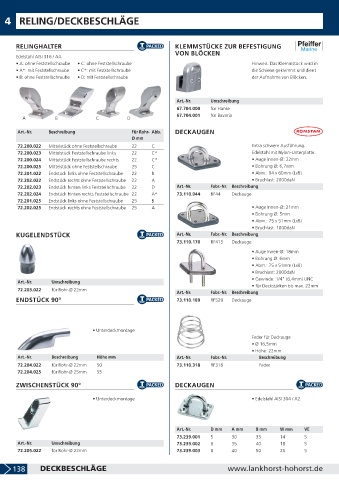

4 RELING/DECKBESCHLÄGE

RELINGHALTER KLEMMSTÜCKE ZUR BEFESTIGUNG
VON BLÖCKEN
Edelstahl AISI 316 / A4.
• A: ohne Feststellschraube • C: ohne Feststellschraube Hinweis: Das Klemmstück wird in
• A*: mit Feststellschraube • C*: mit Feststellschraube die Schiene geklemmt und dient
• B: ohne Feststellschraube • D: mit Feststellschraube der Aufnahme von Blöcken.

Art.-Nr. Umschreibung
67.704.000 für Hanse
67.704.001 für Bavaria
A B C D
Art.-Nr. Beschreibung Für Rohr- Abb. DECKAUGEN
Ø mm
72.200.022 Mittelstück ohne Feststellschraube 22 C Extra schwere Ausführung.
72.200.023 Mittelstück Feststellschraube links 22 C* Edelstahl mit Nylon-Unterplatte.
72.200.024 Mittelstück Feststellschraube rechts 22 C* • Auge Innen-Ø: 22mm
72.200.025 Mittelstück ohne Feststellschraube 25 C • Bohrung Ø: 6,7mm
72.201.022 Endstück links ohne Feststellschraube 22 B • Abm.: 94 x 60mm (LxB)
72.202.022 Endstück rechts ohne Feststellschraube 22 A • Bruchlast: 2000daN
72.202.023 Endstück hinten links Feststellschraube 22 D Art.-Nr. Fabr.-Nr. Beschreibung
72.202.024 Endstück hinten rechts Feststellschraube 22 A* 73.110.044 RF44 Deckauge
72.201.025 Endstück links ohne Feststellschraube 25 B
72.202.025 Endstück rechts ohne Feststellschraube 25 A • Auge Innen-Ø: 21mm
• Bohrung Ø: 5mm
• Abm.: 75 x 51mm (LxB)
• Bruchlast: 1000daN
KUGELENDSTÜCK Art.-Nr. Fabr.-Nr. Beschreibung
73.110.170 RF415 Deckauge
• Auge Innen-Ø: 18mm
• Bohrung Ø: 6mm
• Abm.: 75 x 51mm (LxB)
• Bruchlast: 2000daN
• Gewinde: 1/4" (6,4mm) UNC
Art.-Nr. Umschreibung
• für Deckstärken bis max. 22mm
72.203.022 für Rohr-Ø 22mm
Art.-Nr. Fabr.-Nr. Beschreibung
ENDSTÜCK 90° 73.110.189 RF529 Deckauge

• Unterdeckmontage
Feder für Deckauge
• Ø 16,5mm
• Höhe: 22mm
Art.-Nr. Beschreibung Höhe mm Art.-Nr. Fabr.-Nr. Beschreibung
72.204.022 für Rohr-Ø 22mm 50 73.110.318 RF318 Feder
72.204.025 für Rohr-Ø 25mm 55

ZWISCHENSTÜCK 90° DECKAUGEN

• Unterdeckmontage • Edelstahl AISI 304 / A2.

Art.-Nr. D mm A mm B mm W mm VE
73.239.001 5 30 35 14 5
Art.-Nr. Umschreibung 73.239.002 6 35 40 18 5
72.205.022 für Rohr-Ø 22mm 73.239.003 8 40 50 20 5

138 DECKBESCHLÄGE www.lankhorst-hohorst.de
